抽汽止回閥

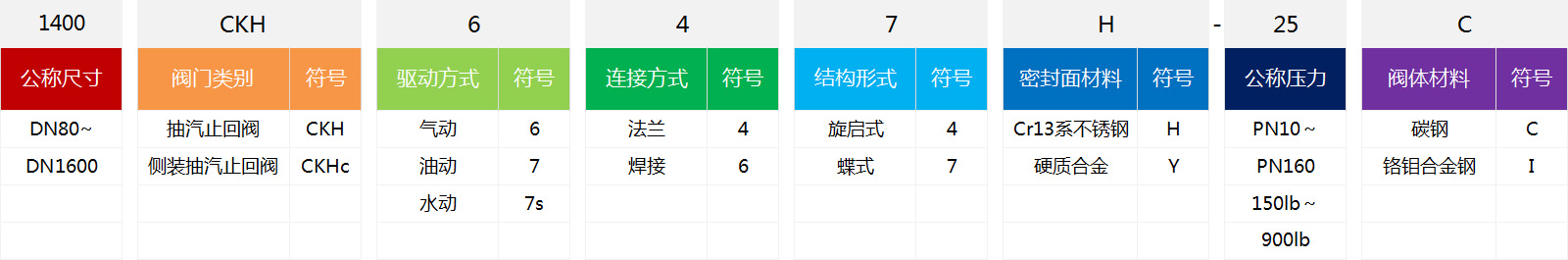

型號編制方法
詳細信息
-
執行標準
設計標準：JB/T 12002、ASME B16.34
法蘭連接標準：GB/T 9124.1、ASME B16.5、ASME B16.47
焊接連接標準：GB/T 12224、ASME B16.25
結構長度標準：GB/T 12221、ASME B16.10
試驗標準：GB/T 13927、MSS SP 61
具體執行標準可根據用戶要求進行選用。
-
產品特點
適用于緊急止回或電廠汽輪機抽汽管路，其功能為0.5s快關關閉，防止管路系統和冷凝水倒流導致汽輪機損壞；
蝶板大角度斜置，啟閉行程短，并有氣壓助關，實現快速關閉；
流線型閥體結構，抽汽壓損小；
閥門本體開啟限位，使用更為安全可靠；
在線活動試驗。當閥門長期處于開啟狀態時，為了防止活塞卡澀可以進行在線手動試驗。
-
定制化配置
連接方式：除標準型外，可根據用戶要求進行定制。
結構長度：除標準型外，可根據用戶要求進行定制。
材質選擇：除常規的材質組配外，可根據用戶要求特殊配置。
驅動方式：氣動、油動、水動操作可供選擇，并可根據用戶管道布置，執行機構由頂裝、側裝可供選擇；
閥門結構形式：旋啟式、蝶式兩種可供選擇。
重錘平衡機構：對于壓力較低的抽汽管道，可設置重錘平衡閥瓣重量，較小的壓力、流速即可將閥瓣推開較大的開度。
